熱處理是將金屬材料放在一定的介質(zhì)內(nèi)加熱、保溫、冷卻，通過改變材料表面或內(nèi)部的金相組織結(jié)構(gòu),來控制其性能的一種金屬熱加工工藝。

在從石器時代進展到銅器時代和鐵器時代的過程中，熱處理的作用逐漸為人們所認識。早在公元前770至前222年，中國人在生產(chǎn)實踐中就已發(fā)現(xiàn)，銅鐵的性能會因溫度和加壓變形的影響而變化。白口鑄鐵的柔化處理就是制造農(nóng)具的重要工藝。

公元前六世紀，鋼鐵兵器逐漸被采用，為了提高鋼的硬度，淬火工藝遂得到迅速發(fā)展。中國河北省易縣燕下都出土的兩把劍和一把戟，其顯微組織中都有馬氏體存在，說明是經(jīng)過淬火的。

隨著淬火技術(shù)的發(fā)展，人們逐漸發(fā)現(xiàn)淬冷劑對淬火質(zhì)量的影響。三國蜀人蒲元曾在今陜西斜谷為諸葛亮打制3000把刀，相傳是派人到成都取水淬火的。這說明中國在古代就注意到不同水質(zhì)的冷卻能力了，同時也注意了油和尿的冷卻能力。中國出土的西漢(公元前206～公元24)中山靖王墓中的寶劍，心部含碳量為0.15～0.4%，而表面含碳量卻達0.6%以上，說明已應(yīng)用了滲碳工藝。但當時作為個人“手藝”的秘密，不肯外傳，因而發(fā)展很慢。

1863年，英國金相學(xué)家和地質(zhì)學(xué)家展示了鋼鐵在顯微鏡下的六種不同的金相組織，證明了鋼在加熱和冷卻時，內(nèi)部會發(fā)生組織改變，鋼中高溫時的相在急冷時轉(zhuǎn)變?yōu)橐环N較硬的相。法國人奧斯蒙德確立的鐵的同素異構(gòu)理論，以及英國人奧斯汀最早制定的鐵碳相圖，為現(xiàn)代熱處理工藝初步奠定了理論基礎(chǔ)。與此同時，人們還研究了在金屬熱處理的加熱過程中對金屬的保護方法，以避免加熱過程中金屬的氧化和脫碳等。

1850～1880年，對于應(yīng)用各種氣體（諸如氫氣、煤氣、一氧化碳等）進行保護加熱曾有一系列專利。1889～1890年英國人萊克獲得多種金屬光亮熱處理的專利。

二十世紀以來，金屬物理的發(fā)展和其他新技術(shù)的移植應(yīng)用，使金屬熱處理工藝得到更大發(fā)展。一個顯著的進展是1901～1925年，在工業(yè)生產(chǎn)中應(yīng)用轉(zhuǎn)筒爐進行氣體滲碳；30年代出現(xiàn)露點電位差計，使爐內(nèi)氣氛的碳勢達到可控，以后又研究出用二氧化碳紅外儀、氧探頭等進一步控制爐內(nèi)氣氛碳勢的方法；60年代，熱處理技術(shù)運用了等離子場的作用，發(fā)展了離子滲氮、滲碳工藝 ；激光、電子束技術(shù)的應(yīng)用，又使金屬獲得了新的表面熱處理和化學(xué)熱處理方法。

熱處理工藝一般包括加熱、保溫、冷卻三個過程，有時只有加熱和冷卻兩個過程。這些過程互相銜接，不可間斷。

加熱是熱處理的重要工序之一。金屬熱處理的加熱方法很多，最早是采用木炭和煤作為熱源，近而應(yīng)用液體和氣體燃料。電的應(yīng)用使加熱易于控制，且無環(huán)境污染。利用這些熱源可以直接加熱，也可以通過熔融的鹽或金屬，以至浮動粒子進行間接加熱。

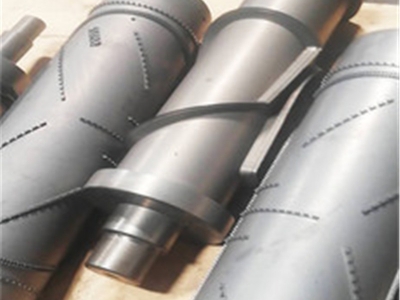

金屬加熱時，工件暴露在空氣中，常常發(fā)生氧化、脫碳(即鋼鐵零件表面碳含量降低)，這對于熱處理后零件的表面性能有很不利的影響。因而金屬通常應(yīng)在可控氣氛或保護氣氛中、熔融鹽中和真空中加熱，也可用涂料或包裝方法進行保護加熱。

加熱溫度是熱處理工藝的重要工藝參數(shù)之一，選擇和控制加熱溫度，是保證熱處理質(zhì)量的主要問題。加熱溫度隨被處理的金屬材料和熱處理的目的不同而異，但一般都是加熱到相變溫度以上，以獲得高溫組織。另外轉(zhuǎn)變需要一定的時間，因此當金屬工件表面達到要求的加熱溫度時，還須在此溫度保持一定時間，使內(nèi)外溫度一致，使顯微組織轉(zhuǎn)變完全，這段時間稱為保溫時間。采用高能密度加熱和表面熱處理時，加熱速度極快，一般就沒有保溫時間，而化學(xué)熱處理的保溫時間往往較長。冷卻也是熱處理工藝過程中不可缺少的步驟，冷卻方法因工藝不同而不同，主要是控制冷卻速度。一般退火的冷卻速度最慢，正火的冷卻速度較快，淬火的冷卻速度更快。但還因鋼種不同而有不同的要求，例如空硬鋼就可以用正火一樣的冷卻速度進行淬硬。
